井用泵的安装有哪些要求?

井用泵的安装要求如下适用于长轴深井泵和井用潜水泵的安装:

1 泵的清洗和检查

1)零件和部件的所有配合面(螺纹、止口,端面等)均应淸洗洁净。

2)出厂已装配好的部件不应拆卸;工作部件(转动部分)的转动应灵活、无阻滞现象。

2 泵就位前应进行的检査

1)井管内径和井管直线度应符合设备技术文件的规定,泵成套机组入井部分在井内应能自由上下,潜水泵不得损伤潜水电缆。

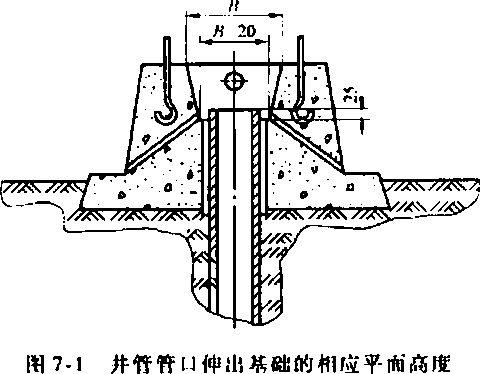

2)井管管口伸出基础的相应平面高度,不应小于25mm(图7-1)

3)井管与基础间应垫放软质隔离层。

4)基础中部顶留空间的尺寸,应符合扬水管与泵座连接的要求。

5)井管内应无油泥和污杂物。

6)扬水管应平直,螺纹和法兰端面应无碰伤,并应清洗洁净。

3 长轴深井泵的检查

1)工作部件转动应灵活,叶轮轴的轴向窜动量应符合设备技术文件的规定。

2)泵的传动轴端面应平整,端面和螺纹应无损伤,并应清洗洁净。传动轴两端支承的情况下,中部的径向跳动不应人于0.2mm。

3)轴承支架和橡胶轴承应完好无损,橡胶轴承不应沾染油脂。

4 井用潜水泵的检查

1)法兰上保护电缆的凹槽,不得有毛刺或尖角。

2)电缆接头应浸入常温的水中6h。用500V摇表测量,绝缘电阻不应小于100MΩ。

3)湿式潜水电动机定子绕组在浸入室温的水中或油中48h后,其对机壳的绝缘电阻不应小40MΩ。

5 泵组装时的要求

1)组装泵、扬水管、传动轴时,应在连接件紧固后逐步放入井中。潜水泵的电缆应牢固地捆绑在扬水管上。

2)螺纹连接的扬水管相互连接时,螺纹部分应加润滑油,不应填入麻丝,铅油。管子端面应与轴承支架贴合,或两管直接贴合。两管旋入联管器的深度应相等。法兰连接的扬水管,螺栓的拧紧力矩应均匀。

3)在轴与扬水管的同轴度调整后,应装入轴承体。在每连接3-5节扬水管后,应检查转动部分,其转动应灵活。

6 长轴深井泵组装时的要求

1)传动轴以螺纹联轴器连接时.两轴端应紧密贴合,两轴旋入联轴器的深度应相等。

2)泵座与扬水管连接后应放在基础上。当泵座底面与基础上平面不平行时,应在泵座与基础间的间隙中以楔形垫铁填实,不得单独校正泵座的水平。

3)电动机与底座应紧密贴合,其间不得加垫。当电动机轴与电动机空心轴不同轴时,应在泵座与基础间加斜垫铁调整,使两轴保持对中。

7 潜水泵组装时的要求

1)泵与电动机组装后,应按设备技术文件的规定,向电动机内灌满清水或绝缘油,但干式电动机除外。

2)机组潜入水中的深度不宜大于70m。

3)泵组装后,泵轴转动应无卡阻现象。轴向窜动量应符合设计要求。

8 长轴深井泵试运转前的要求

1)应按设备技术文件的规定调整叶轮与导流壳之间的轴向间隙。

2)止退机构应灵活、可靠。

3)传动装置处应灌注润滑油或润滑脂。

4)应加水预润滑橡胶轴承。

9 潜水泵试运转前的要求

1)电动机转向应正确。

2)电缆的电压降,应保持潜水电动机引出电缆接头处的电压,并且不应低于潜水电动机的规定值。

3)起动前,井下部分的扬水管内不应充水。

10 长轴深井泵试运转的要求

1)长轴深井泵起动后,当有明显振动,异常声响、不出水、出水不连续或电流超过额定值等情况时,应停泵査明原因,排除故障后方可进行试运转。

2)电动机与泵传动装置的润滑应正常,轴承处的油温不应大于70℃。

3)在泵座填料处温升正常时,轴封泄漏量不应大于表7-3的规定。

设汁流量/(m³/h)

50

50-150

150-350

>350

泵座出口压力/MPa

0.5

0.5-1

>1

0.5

0.5-1

>1

0.5

0.5-1

>1

0.5

>0.5

泄漏量/(mL/min)

30

40

60

40

50

65

50

60

70

60

80

4)泵在额定负荷下连续运转时间不应小于2h。

11 潜水泵试运转要求

1)压力、流量应正常,电流不应大于额定值。

2)安全保护装罝及仪表均应安全、正确、可靠。

3)扬水管应无异常的振动。

4)当扬水管中的水尚未全部流回井内时,泵不得重新起动;停泵至重新起动的时间间隔应符合设备技术文件的规定。
