井用潜水泵的分类及特点

充油式井用潜水泵电动机的结构特点有:

井用潜水泵的主要特点是水泵和电动机通过一个联轴器联结,机组为细长形状,以放入一定直径的深井中吸取底下水。这是提升底下水最简单、最经济和最有效的装置。井用潜水泵与其他潜水泵一样也可按电动机内部结构和水泵结构分为多种类型。

(1)按电动机的内部结构分

按潜水泵电动机内部结构形式可分为充水式、充油式和屏蔽式井用潜水泵。

①充水湿式井用潜水泵

充水湿式井用潜水泵是指潜水电动机在工作时内部充满液体(该液体可视电动机内部的防腐蚀所采取的措施而相应选用清水、蒸馏水或水溶性防锈液),定子绕组采用耐水绕组线制造,电动机的径向轴承及推力轴承采用液体润滑的滑动轴承。其特点是可长期潜在水下工作,不怕外界的水因漏入电动机内部而影响潜水泵的工作。目前,国内、外生产的井用潜水泵以这种类型最为广泛。

②充油式井用潜水泵

充油式井用潜水泵的电动机内部充满绝缘油,该油液作为电动机的绝缘、密封、冷却与润滑之用。为了提高充油式潜水泵的使用可靠性和连续工作寿命,一般在充油式电动机内部还附有补充油液泄漏的调节装置和贫油保护装置。由于电动机内部充满油液,零部件不易腐蚀,便于提髙泵的运行寿命,对井水水质和含沙量的适应范围较广。

③屏蔽式井用潜水泵

屏蔽式井用潜水泵一般用于小口径井,电动机的绕组线采用普通的高强度漆包线制成,其定子部分用不锈钢屏蔽套将绕组完全同转子部分隔开,从而保证外界的水不会漏入电动机的绕组部分,因而使泵的工作可靠性大大提髙。在转子部分一般充满清水或油液,以便对屏蔽套损耗和转子损耗所产生的热量起冷却作用,对电动机的轴承部分起润滑和冷却作用。这种泵制造的难度比上两种泵的难度要大,对材质的要求比上两种泵要髙,因而价格要贵一些。

(2)井用潜水泵结构形式分

井用潜水泵按水泵部分的结构形式可分为单吸式及双吸式井用潜水泵。

①单吸式井用潜水泵

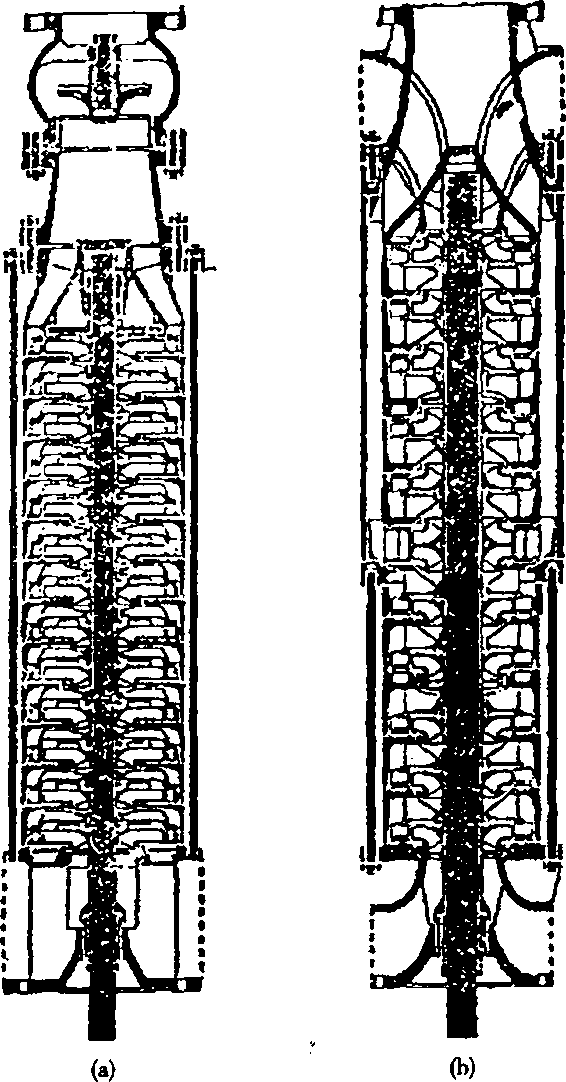

单吸式井用潜水泵的吸水口只有一个,一般在水泵与电动机相联接处,其结构见图23(a)。其特点是结构比较简单,制造及维修均比较方便,但水泵工作时所产生的轴向力比较大(随着泵的扬程提高而增大),因此,对井用潜水电动机的推力轴承有较髙的要求。这种泵结构简单,易于制造及维修,所以大部分井用潜水泵都采用这种形式。

②双吸式井用潜水泵

双吸式井用潜水泵的吸水口有两个,一个在水泵与电动机相联接处,另一个在水泵的出水法兰下面,其结构见图,其特点是水泵的一半叶轮由下面的吸水口供水,所产生的轴向力向下。另一半叶轮由水泵上端部的吸水口供。

    河北普乐泵业科技有限公司是一家20年专业生产井用潜水电泵的厂家,欢迎您来厂考察。电话:17772607169
